気象衛星ＮＯＡＡからの画像を受信中。


衛星からの画像受信は始めは難しいものと思い込んでいましたが、始めてみると以外に簡単でした。我が家のベランダに取り付けた小さなアンテナとオールバンド受信機、それとＳｏｕｎｄ Ｂｌａｓｔｅｒ等の音声入力オプションのついたパソコンがあれば、後は衛星軌道計算ソフトで、衛星の飛んでくる時間を見計らって受信し画像表示ソフトで映像にすればパソコン上に立派な気象衛星ＮＯＡＡからの映像を見ることができます。


HF-FAXの受信も始めました。５ｍ程のＨＦ用アンテナを使って受信しています。3.6MHz〜２３ＭＨｚUSBで２４時間ほぼいつでも受信できます。

現在の受信機器構成

アンテナ コメットＢＲ１６ディスコーンアンテナ
30ＭＨｚ〜１ＧＨｚで使用。
主にＮＯＡＡ受信とＡＩＲ ＢＡＮＤ受信に使用中。


Quorum TS-137 Turnstile APT Antenna

ＮＯＡＡ専用、無指向性アンテナ。テキサスの田舎のおっちゃんが無骨だが丈夫に作った逸品といった感じ。
ＳＮはＢＲ１６よりかなり良いがフェージングを起こし受信映像に横筋がけっこう入る。
ＲＦ ｓｙｓｔｅｍｓ(Netherlands)の ＥＭＦ antenna
 オランダ製。ちょっと見はツエップライクアンテナ。ＨＦ帯が奇麗（＝静か）に聞こえる。日本での代理店のロカーさん（０３ー５７０９ー１０５０）が親切に設置方法その他ＨＦ受信ノウハウを教えてくれる。（必見？必聞！！）現在ＨＦ−ＦＡＸ受信で使用、大変安定して受信できる。ロカーさん曰く、ＨＦ帯はいかにいいアース（最低８ｍは埋めなさいとのこと）を作るかだそうです。あとはいかにアッテネートして受信するかだそうでプリアンプ等でＧＡＩＮを上げてもＨＦでは結果は良くならない。とにかくアース、アースだそうです。（私は未だ１ｍの深さまでしか埋めてない）。
受信機
ＩＣＯＭ ＩＣ−Ｒ８５００オールバンドレシーバー
最初は全てパソコンコントロールのＩＣ−ＰＣＲ１０００を購入したが、残念なことに私のパソコンでは、このソフトが全く動作しなかった。販売店に頼み込んで変えてもらったのがＲ８５００。（出費は大幅超過！！）使い勝手はいいので結果はヨカッタノカワルカッタノカ？？？
パソコン
ＩＢＭ ＴｈｉｎｋＰａｄ７６０ＸＤ
ノートパソコンなのにVIDEO IN/OUT,AUDIO IN/OUT,MPEG用ＤＳＰ搭載..（早い話がテンコ盛りすぎて価格が高すぎ売れ残っていたのを超極安でＧＥＴ。ラッキー）

ＮＯＡＡ、ＨＦ−ＦＡＸ受信にはこのＡＵＤＩＯ ＩＮをそのまま使用しています。
衛星軌道計算ソフト
Logｓａｔ Ｐｒｏｆｅｓｓｉｏｎａｌ Ｖ５．２
私が個人的に気に入っているソフト。おうちゃくな私に受信開始３分前、受信開始、受信終了時に音声で知らせてくれるのが助かる。（それでも時々ソフト起動を忘れる私ですが！！）
Ｎｏｖａ ｆｏｒ Windows32 Ver2.0
最もメジャーなソフト。早くこれを使って自動追尾をしてみたい。
画像表示ソフト
ＷｘＳａｔ Ｖ２．４ｅ
ＮＯＡＡ、ＨＦ−ＦＡＸ受信ソフトの定番。
ラジオコントロールソフト ＳｃａｎＷｅａｒ ＳｏｆｔＣｏｎｔｒｏｌ 2.5
私のような素人にもわかりやすい汎用のオールバンドレシーバー用コントロールソフト。ちょっと馴れてくると物足りない。

我が家での受信画像

全般的にノイジーですが東京のビルの隙間のベランダからでも受信できた画像です。

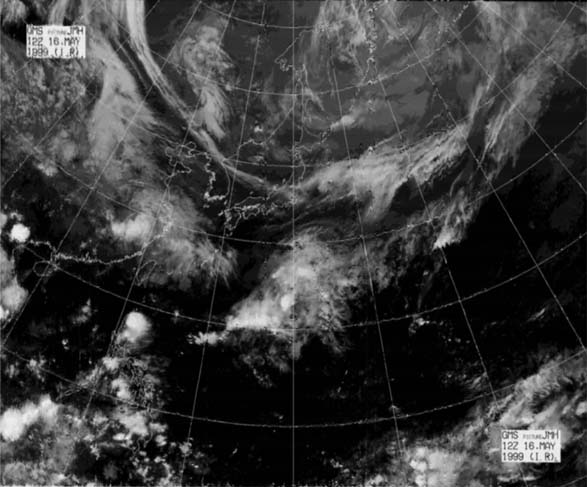

1999年５月１６日午後１０時ＨＦ−ＦＡＸ  3.62060MHz USB with EMF
毎日午後１０時に配信されるＧＭＳ（ひまわり）の画像

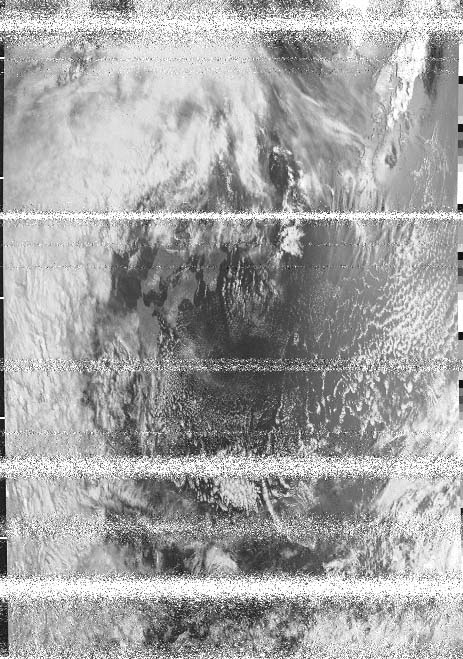

1999年５月３日午前７時４０分ＮＯＡＡ１５   137.5MHz WFM APT-VIS with TS137
梶川さんからの報告ではNOAA15 HRPT画像が相変わらず不調とのこと。
ＡＰＴ画像はこんな受信状況でした。横筋が激しく出ていますが、ターンスタイルアンテナ独特の
フェージング現象（同じターンスタイル使用の勝間さんに教えて頂いた）

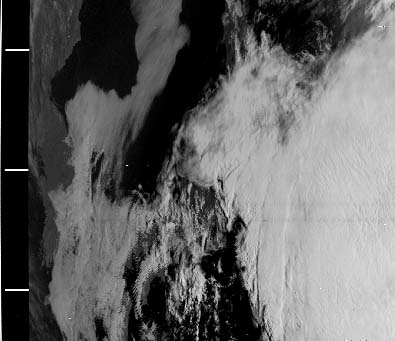

1999年４月１１日午前７時ＮＯＡＡ１５ 137.5MHz WFM APT-VIS with TS137
1月から４月中旬まで仕事が目一杯で受信していませんでした。久しぶりに受信した映像。
ＨＦ系アンテナの関係でアース工事を行なったので、ＴＳ１３７のブーム部にあるアース取り付け
口にも直接アースを付けてみた。気持ちＳＮが上がった？？

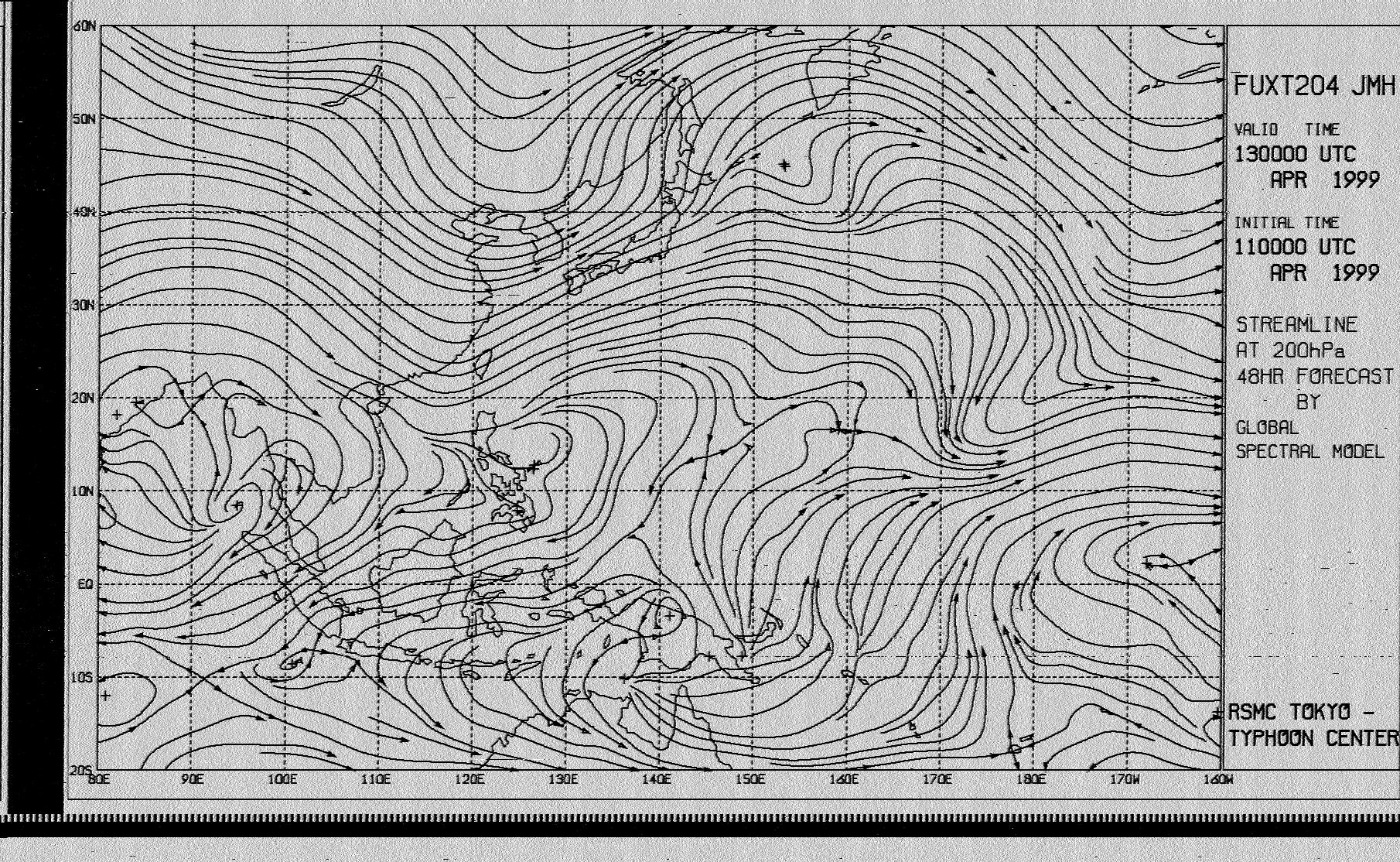

1999年４月１１日午後１０時ＨＦ−ＦＡＸ 3.62060MHz USB with EMF
HF帯のＨＦ−ＦＡＸを始めて受信した画像（８５９ＫＢｙｔｅｓ）。
周波数は3.62060,7.30310,9.96830,13.59530,18,21830,23.52120ＵＳＢなどがあります。

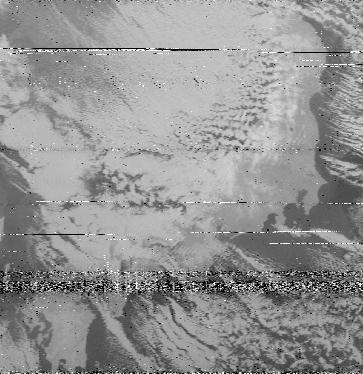

1999年１月１日午前７時ＮＯＡＡ１５ 137.5MHz WFM APT-IR with TS137
ノイズだらけですが、まぎれもない元旦朝７時の画像です。
日の出直後でＶＩＳ(可視）では殆ど真っ暗。ＩＲ（赤外）でのみ陸線が確認できる状況でした。

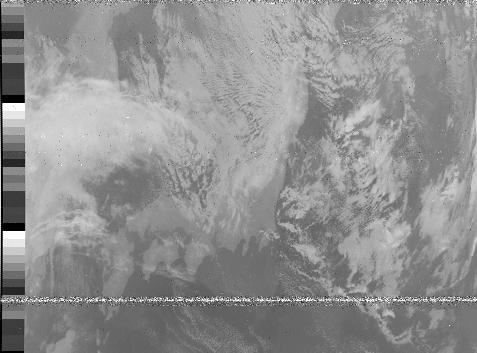

1998年１２月３０日午後５時ＮＯＡＡ１２ 137.5MHz WFM APT-VIS with TS137
クリスマスプレゼント？でQuorumよりTS137が到着($150USD)。
早速ＴＳ１３７を使用して最初に受信した画像。従来から使用のディスコーンから比べると
大分画質が向上しています。日本海に寒気団の様子がよく見えています。

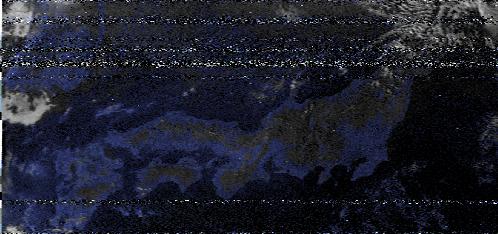

１９９８年１１月１５日午後２時ＮＯＡＡ１４ 137.62MHz WFM APT-VIS & IR
同じく日中の映像ですが、赤外と可視光の合成画像です。チョット幻想的な映像になっています。

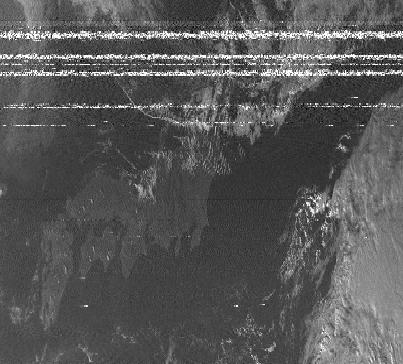

１９９８年１１月１４日午後２時 NOAA1４ 137.62MHz WFM APT-VIS
日中の映像です。太陽もほぼ真上からの位置になりますので、コントラストがややはっきりしなくなっています。

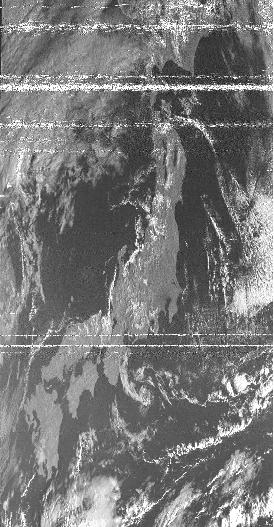

１９９８年１０月０３日午前７時 ＮＯＡＡ１５ 137.5MHz FM APT-VIS
朝日を受けて陸地も雲もコントラストがはっきりしています。

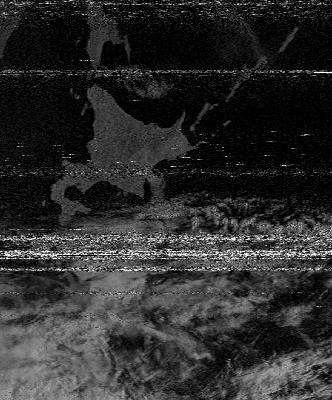

１９９８年０９月２９日午前７時 ＮＯＡＡ１２ 137.5MHz FM APT-VIS
我が家の設備で初めて捕らえた画像です。北海道が奇麗に映っています。
