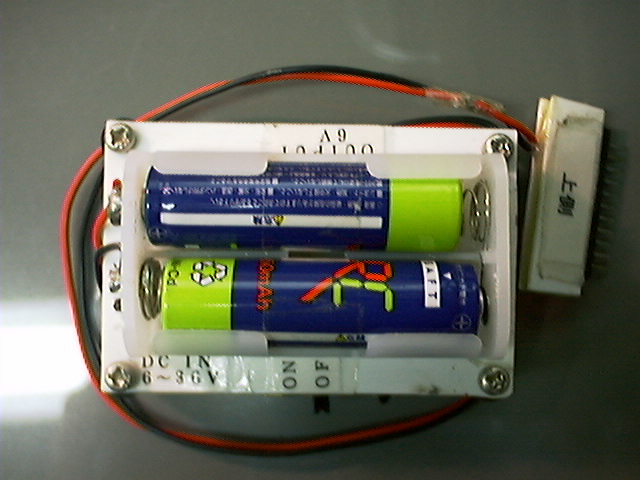

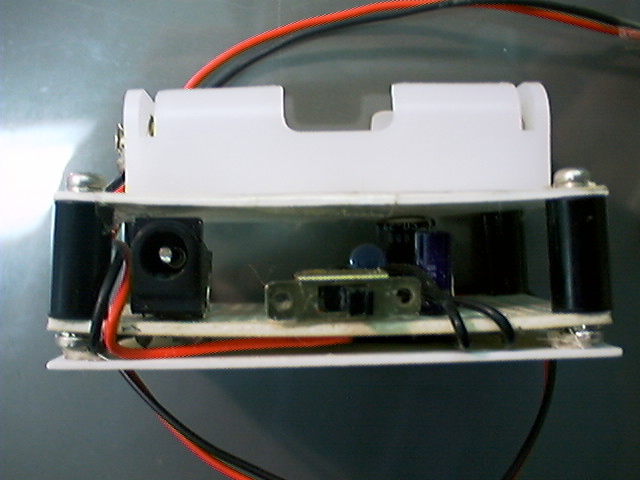

本記事は、電池１本で６Ｖを出力するポケコン用外部電源を製作しようというものです。
これを作って、今までポケコンで使い切れていなかった古電池等を最後まで使いきりま
しょう！！
注意…お決まりですが．．．。
本記事により、ポケコン本体が破壊されたとしても一切の責任を負わないものと
します。全て各人の責任においてやって下さいるようお願いいたします。
以下、転載記事です。
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
-NUM- -R.DATE- -R.TIME- -SENDER- -CONTENTS- [W]WRITE [RET]READ [?]HELP
00038 95-03-09 19:11:26 2845 電池１本で６Ｖを出力するポケコン用電源
┌───────────────────────────────────┐
｜●ポケコン用外部電源を作ろう ｜
｜ 〜電池１本（１．５Ｖ）でＥ５００を駆動する〜 By Great ｜
└───────────────────────────────────┘
ポケコンは乾電池で長時間動作するのが利点ですが、使用する単４電池は単３
電池と比べて４０％程の容量しか無いのに価格は同等かそれ以上と不経済です。
また、単４電池は入手困難とまでは言いませんが、電池を売っている店なら何
処でもあるというわけでも無いという不便さもありますね。でも、もうこれが
あれば大丈夫(^^)。
■特長
外部電源と言っても携帯性に優れたポケコンをヒモ付き（要コンセント）にし
ては面白くありません。かと言って、大きな蓄電池や、単１電池４本では重く
てかさばりますね。今回は出力可変型のシリーズ／スイッチング・レギュレー
タＩＣ［ＴＬ４９９Ａ］を使って単１電池１本（もちろんお好みによって単１
〜単３を１〜３本使えばいいですよ）でポケコンを動かすことにします。単１
電池の容量は単２電池の約２．３倍、単３電池の約６．５倍、単４電池の約１６
倍程あります。もちろん、１本に４本分の仕事をさせるわけですから、今回の
例では単４を４本使う場合の４倍弱のライフしか期待出来ませんが充分な経済
性でしょう？
■設計
回路図を見て下さい。抵抗Ｒと出力Ｖoutの関係は
Ｖout＝１．２６＊（１＋Ｒ／４７００）
です。Ｒを変えることで、２．９〜３０Ｖの任意の出力電圧を得ることが出来
ます。今回は６Ｖということで、１８ｋΩを使用します。
欲を出せばロータリースイッチで色んな抵抗に切り換えるようにするとか、ボ
リュームと電圧計を装備して無段階調整にすれば万能電源になりますが、出力
電流は増幅でもしない限り１００mＡまでですので、使う機器の消費電流に注
意して下さい（マンガン電池ではこんな大きな電流を流せませんので、アルカ
リやＮｉ−ｃｄを使って下さい）。
■ＡＣ電源等の使用
ＴＬ４９９Ａは外部入力端子（１番ピン）に出力電圧より高い電圧（４．５〜
３２Ｖ、今回の場合６Ｖ〜３２Ｖ）を供給してやれば、自動的に電池から外部
入力に切る換わり、普通の安定化電源（シリーズ・レギュレータ）として動作
するので、このピンに適当なＡＣアダプタ等を接続できるようにしておけば、
近くにコンセントのある時や車のシガープラグから取れる時はそれらを利用す
ることも出来ます。
■弱点
入力電流が充分に取れなったり、入力電圧が１．１Ｖ以下になると、突然出力
が１Ｖ以下になってしまいます。ポケコンの電池を抜いて使うことはさけて下
さい(^^;)。
■使い方
ポケコンとの接続はＰＣ−Ｅ５００シリーズの場合、３０〜５０cmの細い平行
電線の先に基板用ヘッダピン２ピン分をつけて、ポケコン左側の１１ピン・オ
プションコネクタの上から２番目に＋、上から３番目に−を差し込めばＯＫで
す。間違えないように、ポケコンとヘッダピンに＋・−のレタリングを入れて
おいて下さい。また、このヘッダピンは電極がむき出しなので、ここをショー
トさせないように、ポケコンに差し込んでる時以外は電源のスイッチを入れな
い等、注意して下さい。
■回路図
インダクタL
+-----OOOOO-----+
| |
| +------+ |
シリーズ入力 D | |TL499A| |
Vin1--------＞|--|----+1 8+---|-----+----＋--出力電圧Vout
| | | | | ｜
| +-+2 7+-+ | | ｜+
| | | | | | | ￣ フィルタ・キャパシタCL
＋-----＋--+--|-+3 6+-|-+ ＋--+ Ｔ-
｜ ｜ | | | | ｜ | ｜
電池 ￣￣ ｜ +---|-+4 5+-+ ｜ ＜ ｜
1.5V Ｔ ｜ | | | | | C￣ ＜R ｜
｜ ｜ ＞ | +------+ | Ｔ ＜ ｜
｜ ｜ ＞Rc| | ｜ | ｜
｜ ｜ ＞ +----------|---＋--+ ｜
｜ ｜ | | | ｜
｜ +｜ | | ＜ ｜
｜ Cin ￣ | |4.7kΩ＜ ｜
｜ -Ｔ | | ＜ ｜
｜ ／ ｜ | | | ｜
GND---＋-o o-＋-+--------------+-------+----＋
SW
ここで、各部品の推奨値です。
・コイルL（50μH〜150μH・直流抵抗0.1Ω程度以下）
最も重要な部品で抵抗が大きいと動作しません。
協同通信工業（株）のＫ−５００Ｋ等がいいです(200円くらいだったかな？）。
なお、ここは通販してくれます。
連絡先は
〒221 横浜市神奈川区西神奈川１−１４−１
TEL:045-324-2244 FAX:045-321-2450
です。
・デカップリング・コンデンサCL（100μF〜470μFの電解コンデンサ：耐圧は
出力電圧＋α）大きい方がリップル除去出来ますが、大きすぎるとＩＣが動
作しません。
・パスコンデンサC（0.05μF〜0.1μF）
・スイッチング電流制限抵抗Rc（150〜1kΩ）
小さすぎるとスイッチング電流が極度に増え効率が悪化し、大きすぎると
内蔵増幅器の返還量が減り安定した出力電圧の設定が得られません。
このＲｃと入出力電圧差で最大出力電流が変わります（最後に添付した表を
参考にして下さい）。
E500はCLOCK UPしてメモリ増設しても最大20mA程度ですので電池が減って
1.1Vまで使うには470Ωではギリギリなので、300〜360Ωがいいでしょう。
・入力コンデンサCin（別に無くていいです。
つけるとしたら3V・100μFの電解コンデンサ
くらいでいいかな？
・保護用ダイオードD（外部入力端子を使わない場合不要）
あと、配線ですが、出来る限り太くＩＣの近くに他の部品を配置して下さい。
パ ー ツ リ ス ト
┌─────────────────────────────┬──────┐
｜レギュレータＩＣ ＴＬ４９９Ａ（テキサスインスツルメンツ）｜ １ケ｜
├─────────────────────────────┼──────┤
｜セラミックコンデンサ ０．１μＦ ｜ １ケ｜
├─────────────────────────────┼──────┤
｜電解コンデンサ ３Ｖ・１００μＦ ｜ １ケ｜
｜※電池を２本以上使う時は耐圧を上げて下さい ｜ ｜
├─────────────────────────────┼──────┤
｜電解コンデンサ ９Ｖ・３３０μＦ ｜ １ケ｜
｜ ｜ ｜
├─────────────────────────────┼──────┤
｜抵抗 ３３０Ω（１５０〜１ｋΩ）｜ １ケ｜
├─────────────────────────────┼──────┤
｜抵抗 ４．７ｋΩ ｜ １ケ｜
├─────────────────────────────┼──────┤
｜抵抗 １８ｋΩ（６Ｖ出力用） ｜ １ケ｜
├─────────────────────────────┼──────┤
｜ダイオード １０Ｄ１ ｜ １ケ｜
｜※外部入力を使用しない場合は不要 ｜ ｜
├─────────────────────────────┼──────┤
｜コイル ５０μＦ（０．１Ω以下） ｜ １ケ｜
├─────────────────────────────┼──────┤
｜２接点スイッチ ｜ １ケ｜
├─────────────────────────────┼──────┤
｜単１電池ケース（１本用） ｜ １ケ｜
├─────────────────────────────┼──────┤
｜アルカリ単１乾電池 ｜ １ケ｜
├─────────────────────────────┼──────┤
｜細い平行リード線 ｜３０〜５０cm｜
├─────────────────────────────┼──────┤
｜基板用ヘッダピン ｜１ケ(２ピン)｜
｜※必要なピン数をニッパで切って使うやつが便利 ｜ ｜
├─────────────────────────────┼──────┤
｜熱収縮チューブ φ４〜５ ｜ 少々｜
｜※ビニールテープでも可 ｜ ｜
├─────────────────────────────┼──────┤
｜ユニバーサル基板等 ２×４cm程度 ｜ １ケ｜
├─────────────────────────────┼──────┤
｜細いリード線（ジャンパ用） ｜ 少々｜
└─────────────────────────────┴──────┘
■参考
スイッチング動作時推奨負荷電流（mA）
(1)Ｒｃ：１５０Ωのとき
+---+---+---+---+---+---+---+---+---+---+---+---+---+
| 30| | | | | | | | | | 65| 90| 90|
| 25| | | | | | | | | 50| 80|100|100|
| 20| | | | | | 20| 25| 30| 80|100|100|100|
出| 15| | | | 15| 20| 30| 45| 55|100|100|100|100|
| 12| 10| 15| 20| 25| 30| 40| 55| 70|100|100|100|100|
力| 10| 15| 20| 25| 30| 35| 45| 65| 80|100|100| | |
|9.0| 20| 25| 25| 35| 40| 50| 70| 90|100|100| | |
電|6.0| 30| 35| 44| 45| 55| 75| 95|100| | | | |
|5.0| 35| 40| 45| 55| 70| 85|100|100| | | | |
圧|4.5| 35| 45| 50| 60| 75| 95|100|100| | | | |
|3.0| 50| 65| 75| 95|100| | | | | | | |
|2.9| 60| 70| 75|100|100| | | | | | | |
+---+---+---+---+---+---+---+---+---+---+---+---+---+
| |1.1|1.2|1.3|1.5|1.7|2.0|2.5|3.0|5.0|6.0|9.0| 10|
+---+---+---+---+---+---+---+---+---+---+---+---+---+
入 力 電 圧
（２）Ｒｃ：２００Ωのとき
+---+---+---+---+---+---+---+---+---+---+---+---+---+
| 30| | | | | | | | | | 50|100|100|
| 25| | | | | | | | | 50| 70|100|100|
| 20| | | | | | 15| 25| 30| 70| 90|100|100|
出| 15| | | | 10| 15| 25| 35| 45| 90|100|100|100|
| 12| 10| 10| 15| 20| 25| 35| 40| 60|100|100|100|100|
力| 10| 15| 20| 20| 25| 30| 40| 55| 70|100|100| | |
|9.0| 20| 20| 25| 30| 35| 45| 60| 80|100| | | |
電|6.0| 25| 30| 35| 45| 50| 65| 90|100| | | | |
|5.0| 30| 35| 40| 55| 60| 75|100|100| | | | |
圧|4.5| 35| 40| 45| 55| 65| 85|100|100| | | | |
|3.0| 50| 55| 65| 80| 90| | | | | | | |
|2.9| 50| 60| 85|100| | | | | | | | |
+---+---+---+---+---+---+---+---+---+---+---+---+---+
| |1.1|1.2|1.3|1.5|1.7|2.0|2.5|3.0|5.0|6.0|9.0| 10|
+---+---+---+---+---+---+---+---+---+---+---+---+---+
入 力 電 圧
（３）Ｒｃ：３００Ωのとき
+---+---+---+---+---+---+---+---+---+---+---+---+---+
| 30| | | | | | | | | | 40| 70| 70|
| 25| | | | | | | | | 40| 55|100|100|
| 20| | | | | | 10| 15| 20| 55| 70|100|100|
出| 15| | | | 10| 10| 20| 30| 35| 75| 95|100|100|
| 12| 10| 10| 10| 15| 20| 25| 35| 45| 95|100|100|100|
力| 10| 15| 15| 15| 20| 25| 30| 45| 55|100|100| | |
|9.0| 15| 15| 20| 25| 30| 35| 50| 60|100|100| | |
電|6.0| 25| 25| 30| 35| 45| 55| 70| 90| | | | |
|5.0| 30| 30| 35| 45| 50| 65| 85|100| | | | |
圧|4.5| 30| 35| 40| 45| 55| 70| 95|100| | | | |
|3.0| 45| 50| 55| 70| 90| | | | | | | |
|2.9| 45| 50| 60| 75| 95| | | | | | | |
+---+---+---+---+---+---+---+---+---+---+---+---+---+
| |1.1|1.2|1.3|1.5|1.7|2.0|2.5|3.0|5.0|6.0|9.0| 10|
+---+---+---+---+---+---+---+---+---+---+---+---+---+
入 力 電 圧
（４）Ｒｃ：５１０Ωのとき
+---+---+---+---+---+---+---+---+---+---+---+---+---+
| 30| | | | | | | | | | 30| 50| 50|
| 25| | | | | | | | | 25| 40| 75| 75|
| 20| | | | | | | | | 40| 55| 90| 90|
出| 15| | | | | | | 15| 20| 55| 70|100|100|
| 12| | | | | 10| 15| 25| 35| 65| 80|100|100|
力| 10| | | | 10| 20| 25| 30| 40| 70| 85| | |
|9.0| 10| 10| 10| 15| 20| 25| 35| 45| 75|100| | |
電|6.0| 15| 20| 20| 25| 30| 35| 50| 60| | | | |
|5.0| 20| 20| 25| 30| 35| 45| 55| 70| | | | |
圧|4.5| 20| 25| 30| 35| 40| 50| 65| 90| | | | |
|3.0| 35| 35| 40| 50| 75| | | | | | | |
|2.9| 35| 35| 40| 55| 80| | | | | | | |
+---+---+---+---+---+---+---+---+---+---+---+---+---+
| |1.1|1.2|1.3|1.5|1.7|2.0|2.5|3.0|5.0|6.0|9.0| 10|
+---+---+---+---+---+---+---+---+---+---+---+---+---+
入 力 電 圧
（５）Ｒｃ：１ｋΩのとき
+---+---+---+---+---+---+---+---+---+---+---+---+---+
| 30| | | | | | | | | | | 35| 35|
| 25| | | | | | | | | | 35| 50| 50|
| 20| | | | | | | | | | 35| 60| 60|
出| 15| | | | | | | | 10| 30| 45| 65| 65|
| 12| | | | | | | | 20| 40| 45| 85| 85|
力| 10| | | | | | | 15| 25| 40| 50| | |
|9.0| | | | 10| 10| 15| 25| 30| 45| 60| | |
電|6.0| 10| 10| 10| 15| 20| 20| 30| 35| | | | |
|5.0| 10| 15| 15| 20| 20| 25| 35| 40| | | | |
圧|4.5| 15| 15| 15| 20| 25| 30| 40| 45| | | | |
|3.0| 20| 25| 25| 30| 35| | | | | | | |
|2.9| 20| 25| 25| 30| 45| | | | | | | |
+---+---+---+---+---+---+---+---+---+---+---+---+---+
| |1.1|1.2|1.3|1.5|1.7|2.0|2.5|3.0|5.0|6.0|9.0| 10|
+---+---+---+---+---+---+---+---+---+---+---+---+---+
入 力 電 圧
・参考文献：半導体技術資料Ｎｏ．３７、５１（テキサスインスツルメンツ）
スイッチング・レギュレータ アプリケーション・ノート
（テキサス・インスツルメンツ）
乾電池定電流連続放電持続時間特性グラフ（パナソニック）
■おまけ
速いクロックを使ってると、電池が減ってきたら暴走しますが、もうこの電源が
あればダイジョウブですね(^^)。
ちなみにこのＩＣの応用として、外部入力がＯＦＦ（停電）したら自動的にバ
ッテリーに切りかわってＶoutに安定して一定の電圧を出力し続ける停電保証
付電源として使うことも出来ます(^^)。
おしまい
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
ってことでアレンジも出来るように資料を付けましたが、こんなモノで良かっ
たでしょうか？ＴＯＩさん、たもつさん。感想やわからないことがありました
らメールを下さい(^^)/~。
＃２８４５ Ｇｒｅａｔ
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
以上、転載記事でした。
